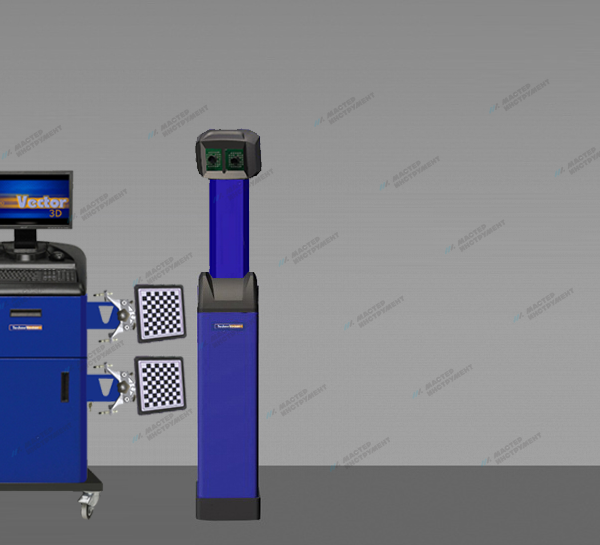

Стенд сход-развал 3D Техно Вектор 7 TRUCK T7204HT

О товаре
Компьютерный стенд сход- развал Техно Вектор 7 TRUCK предназначен для измерений и регулировки углов, установки управляемых и неуправляемых колес любых типов грузовых автомобилей с диаметром обода от 12 до 24 дюймов. Применяется в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
* Серия Truck для регулировки углов установки колес грузовых автомобилей.
* Позволяет производить измерение грузовиков с колесной базой до 16 метров.
* Расстояние от камер до центра передних поворотных платформ 2000 – 3500 мм *
* Обеспечивает возможность сквозного проезда.*
* * В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.
Система машинного зрения
t
1
Компьютерная стойка T серии
t
1
Электронный блок
t
1
Мишени с градиентным рисунком
t
4
Самоцентрирующийся колесный адаптер (захват)
t
4
Стопор руля
t
1
Упор для тормоза
t
1
Поворотная платформа
t
2
Приемник пульта дистанционного управления
t
1
Пульт дистанционного управления
t
1
Руководство по эксплуатации
t
1
Струйный цветной принтер
t
1
Наименование параметра
t
Диапазон измерений
t
Макс.
погрешность
измерений
t
Сред.
статист.
погрешность
Углы установки передних колес:
Углы развала колес
t
±8º
t
±3′
t
±2′
Угол суммарного схождения передних колес
t
±5º
t
±3′
t
±2′
Угол продольного наклона шкворня
t
±19º
t
±8′
t
±5′
Угол поперечного наклона шкворня
t
±19º
t
±8′
t
±5′
Максимальный угол поворота колес
t
±45º
t
±10′
t
±5′
Углы установки задних колес:
Углы развала колес
t
±8º
t
±3′
t
±2′
Угол суммарного схождения колес задней оси
t
±5º
t
±3′
t
±2′
Углы индивидуального схождения колес задней оси
t
±2,5º
t
±3′
t
±2′
Углы симметрии:
Угол смещения передней оси
t
±2,5º
t
±3′
t
±2′
Угол смещения задней оси
t
±2,5º
t
±3′
t
±2′
Угол движения
t
±2,5º
t
±3′
t
±2′
Угол отклонения геометрии оси
t
±2,5º
t
±3′
t
±2′
Наименование параметра
t
Значение
Напряжение, В
t
220 ± 10%
Частота, Гц
t
50/60
Диапазон крепления колесного адаптера (захвата), дюймы
t
12 ÷  24
Рабочая температура, °С
t
+10 ÷ +35
Потребляемая мощность, Вт
t
350
Масса, нетто, Кг,
t
280
Масса, брутто, Кг
t
390
Объем, м
t
1,7
Количество мест в упаковке
t
7
Климатическое исполнение прибора по ГОСТ
t
ГОСТ 15150-69
