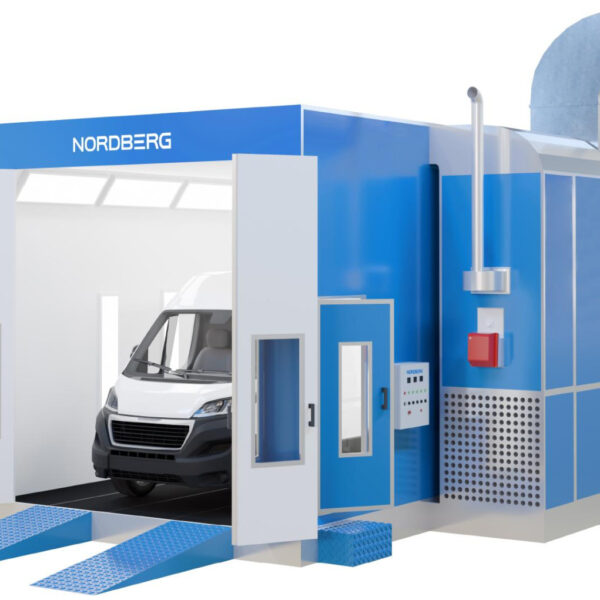

Покрасочная камера MEDIO

О товаре

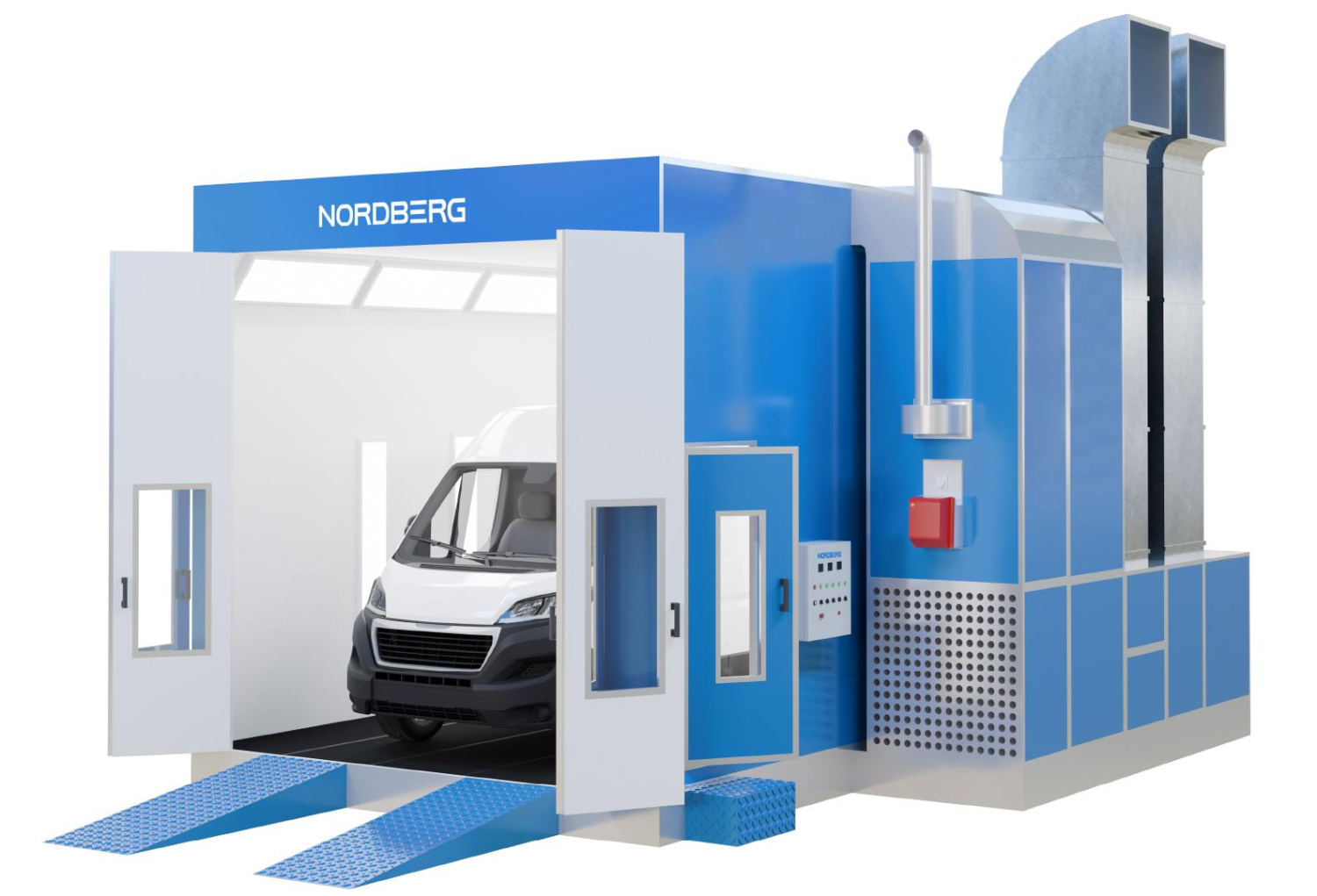

Окрасочно-сушильная камера NORDBERG MEDIO предназначена для окрашивания кузова автомобиля, запасных частей, а также сушки в помещении, защищённом от пыли. Камера представляет собой кабину на металлическом основании с вентиляторной группой, обеспечивающей избыточное давление воздуха внутри и стабильный воздухопоток.
ФУНКЦИОНАЛ
* Покраска — поддержка температуры 20–25 °C в зависимости от краски.
* Сушка — температура 60–80 °C с учётом типа краски и пластмассовых деталей.
* Продувка — кратковременный режим для удаления летучих соединений и остывания после сушки.
ПРЕИМУЩЕСТВА
КОРПУС
* Габариты окрасочно-сушильной камеры: обеспечивают возможность проведения работ с коммерческим транспортом.
* Надежная конструкция: кабина состоит из сэндвич-панелей с дополнительными рёбрами жёсткости, выполненных из металла толщиной 0,6 мм и наполненных пенополистиролом. Это продлевает срок службы и предотвращает деформацию панелей из-за давления воздуха.
* Прочное основание: усилено дополнительными опорами.
* Дверь оператора: усилена изнутри, оснащена закаленным стеклом.
ОСВЕЩЕНИЕ
* Качественное освещение: боковые LED-светильники Philips вмонтированы вертикально в панели, а угловые расположены по всей длине камеры. Светильники энергосберегающие и выполнены во взрывозащищенном исполнении.
* Потолочные светильники: 10 наклонных светильника по 4 лампы, 16 Вт в каждом. Итого 40 ламп 640 Вт.
* Настенные светильники: 12 вертикальных светильника по 2 лампы, 16 Вт в каждом. Итого 24 лампы 384 Вт.
СИСТЕМА УПРАВЛЕНИЯ
* Удобное управление режимами: пневматическая заслонка (шибер) обеспечивает быстрое и надежное переключение режимов без отключения моторов.
* Дополнительные фильтры: перед и после заслонки обеспечивают чистоту воздуха.
* Точный контроль температуры: японский контроллер Shinko с функцией сохранения параметров позволяет легко программировать режимы работы.
* Многофункциональный пульт управления: режимы окраски, окраски с подогревом, сушки, управление освещением, таймер, температурное реле, индикация ошибок и датчик давления.
ТЕПЛООБМЕННИК
* Современный теплогенераторный блок: изготовлен из профилированной оцинкованной стали, включает высококачественные компоненты: моторы, теплогенератор, фильтры, заслонку, горелку, пневмоцилиндр и шибер. Внутренние поверхности оцинкованы, наружные окрашены.
* Эффективный нагрев: камера оснащена итальянской дизельной горелкой Riello RG5S.
СИСТЕМА ВЕНТИЛЯЦИИ и ФИЛЬТРАЦИИ
* Регулируемый воздухообмен: перфорированная панель из оцинкованной стали на блоке воздуховода обеспечивает оптимальное движение воздуха.
* Высокая эффективность вентиляции: радиальные электромоторы (7,5 кВт) обеспечивают высокую производительность (30 000 м³/час) при низком уровне шума и вибрации.
* Полный комплект фильтров: все необходимые элементы входят в стандартный комплект поставки.
УСТАНОВКА
* Универсальность: камеру можно установить на полу или в приямок.
* Размещение в ограниченном пространстве: вентиляционный блок опционально можно разместить с любой стороны камеры.
* Гибкость монтажа вентиляторов: возможна установка сбоку, сзади или сверху камеры (при верхнем креплении требуется усиленная конструкция).
* Проездное исполнение: опционально возможно изготовление с дополнительными воротами.
КОМПЛЕКТАЦИЯ
* Кабина из сэндвич-панелей
* Система освещения
* Вентиляция и теплообменник
* Фильтры
* Пульт управления
* Элементы крепления
*Вентиляционные коробы в комплект не входят!
Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:
* S7-1 Герметик белый (Glass Glue, white) – 5 шт.
* S7-2 Герметик полиуретановый (Glass Glue, polyurethane) – 5 шт.
* Воздуховодные коробы (количество зависит от размеров помещения).
* Бак для дизельного топлива – 1 шт.
* Провода для подключения пульта управления (длина зависит от размеров помещения).
* Въездные трапы (при установке камеры на пол) – 1 комплект.
NORDBERG MEDIO — надёжное решение для качественной покраски и сушки автомобилей.
Показать полностью


Наружные габариты, м
8,55×5,4×4,3
Внутренние габариты, м
8,4×3,9×3,55
Ворота, м
3,2×3,5, 4-створчатые
Высота основания, мм
300
Основание – напольные решетки
5 рядов – 30 шт.
Рамки напольных фильтров
воздухораспределительные пластины
Потолочные светильники
10 шт. по 4 лампы 16 Вт. Итого 40 ламп 640 Вт
Настенные светильники
12 шт. по 2 лампы 16 Вт. Итого 24 лампы 384 Вт
Стеновые сэндвич-панели (материал, толщина)
теплонаполнитель EPS, 50 мм
Теплогенераторный блок
из профилированного металла, стенки – оцинкованная сталь
Горелка
RIELLO RG5S
Расход дизельного топлива горелки, кг/ч
13,5 – 26,1
Тепловая мощность горелки, кВт
160-309
Теплообменник
округлой формы изготовлен из термостойкой, нержавеющей стали с противовзрывным клапаном
Мощность теплообменника (не горелки), кВт
300
Электромотор притока
7,5 кВт 30000 м³/час радиальный
Электромотор вытяжки
7,5 кВт 30000 м³/час радиальный
Трапы въездные
опционально
Топливный бак
опционально
Воздушная заслонка-шибер
есть
Система фильтрации
подготовительный фильтр, потолочный фильтр 600G, напольный фиберглассовый фильтр, угольный фильтр
Датчик давления
жидкостной
Пульт управления
Управляющее реле.
Режимы работ: окраска, окраска с подогревом, сушка.
Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления.
Температурный японский контроллер (с функцией сохранения параметров).
Противопожарный датчик
есть
Потребляемая мощность, кВт
17
Освещенность, лк
≥800
Скорость воздухопотока в пустой камере, м/с
0,25
Уровень шума, дБ
80
